A Bucha Sabot

Resumo: A bucha sabot permite disparar projéteis subcalibrados em alta velocidade, e teve Elroy C. Roherdanz entre os nomes centrais de sua evolução em armas leves. O ganho de velocidade, porém, depende de uma boa estabilização, e a separação do sabot exige cautela redobrada na análise pericial.

 A bucha sabot representa uma das mais importantes inovações da engenharia balística moderna. Sua função é permitir que um projétil de diâmetro inferior ao calibre do cano seja disparado de forma eficiente, utilizando uma estrutura intermediária que transmite a energia dos gases propelentes ao projétil durante sua passagem pelo cano.

Embora o conceito de projéteis subcalibrados seja anterior ao século XX, um dos nomes mais relevantes para o desenvolvimento do sabot moderno aplicado a armas leves é o de Elroy C. Roherdanz. Em 1953, Roherdanz registrou uma patente nos Estados Unidos descrevendo um sistema de sabot destinado a melhorar o desempenho de projéteis subcalibrados, contribuindo significativamente para a consolidação dessa tecnologia em aplicações militares e esportivas.

A ideia fundamental era simples, porém extremamente eficiente: utilizar um projétil mais estreito e aerodinamicamente mais favorável, envolvido por uma estrutura leve que ocupasse o diâmetro total do cano. Dessa forma, toda a pressão produzida pela combustão da pólvora poderia ser aproveitada para acelerar o conjunto. Após a saída da boca do cano, o sabot se desprenderia do projétil, permitindo que este prosseguisse sozinho em direção ao alvo.

Paralelamente aos trabalhos de Roherdanz, engenheiros alemães já haviam explorado conceitos semelhantes durante a Segunda Guerra Mundial no desenvolvimento de munições anticarro. Surgiram então os projéteis Armor-Piercing Composite Rigid e posteriormente os Armor-Piercing Discarding Sabot, que buscavam combinar elevada velocidade inicial com máxima capacidade de perfuração de blindagens.

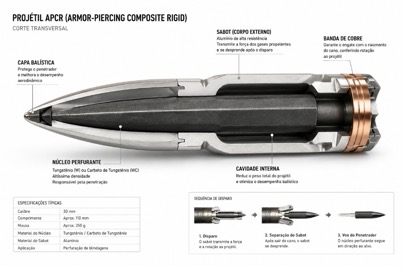

Imagem ilustrativa feito por IA ChatGPT de munição Armor-Piercing Composite Rigid

A Questão da Estabilização Giroscópica

Um aspecto frequentemente discutido na engenharia balística dos projéteis sabot é a estabilização giroscópica.

Em um projétil convencional disparado por um cano raiado, a estabilização ocorre porque o projétil entra em contato direto com os ressaltos e cavados do raiamento. Esse contato transmite uma velocidade angular ao projétil, gerando um efeito giroscópico que mantém sua ponta orientada para a frente durante o voo.

Nos projéteis sabot, entretanto, o contato direto com o cano não necessariamente ocorre. Em muitos projetos, quem engrena no raiamento é a própria bucha sabot. Consequentemente, a rotação é transmitida ao projétil por intermédio do sabot.

Essa transmissão nem sempre é perfeita.

Dependendo do projeto, podem ocorrer perdas na transferência de torque entre sabot e projétil, separação assimétrica do sabot após a saída do cano, pequenas perturbações angulares durante o descarte do sabot, taxa de rotação inferior à ideal para estabilização do projétil.

Por esse motivo, diversos projéteis subcalibrados apresentam desafios balísticos que não existem em projéteis convencionais de mesmo formato.

Eficiência Balística: Vantagens e Limitações

A principal vantagem do sabot está na possibilidade de lançar um projétil relativamente leve e de pequeno diâmetro a velocidades extremamente elevadas.

Entre os benefícios estão maior velocidade inicial, menor tempo de voo, trajetória mais plana, menor influência da gravidade em distâncias curtas e médias, maior densidade seccional em determinados projetos, maior capacidade de perfuração quando empregados núcleos de alta dureza.

Entretanto, a eficiência balística não depende apenas da velocidade inicial.

Se a estabilização giroscópica for insuficiente, podem surgir fenômenos como aumento do ângulo de guinada, oscilações de precessão e nutação, perda do coeficiente balístico efetivo, aumento do arrasto aerodinâmico, redução da precisão.

Foi justamente para contornar essas limitações que surgiram os projéteis Armor-Piercing Fin-Stabilized Discarding Sabot, nos quais a estabilização principal não depende do giro imposto pelo cano, mas sim de aletas traseiras semelhantes às utilizadas em foguetes e dardos.

Nesse caso, o projétil pode até ser disparado por canos de alma lisa, eliminando os problemas associados à estabilização giroscópica excessiva ou insuficiente.

Considerações Finais

O trabalho de Elroy C. Roherdanz representa um marco importante na evolução dos projéteis sabot para armas leves. Sua contribuição ajudou a consolidar uma tecnologia que permitiu explorar velocidades antes difíceis de alcançar com projéteis convencionais.

Contudo, a busca por maior velocidade sempre esteve acompanhada de um desafio fundamental: garantir a estabilidade aerodinâmica após a separação do sabot. A história da evolução dos projéteis subcalibrados demonstra que velocidade elevada, por si só, não garante desempenho superior. O verdadeiro sucesso balístico depende do equilíbrio entre aceleração, estabilidade, coeficiente balístico e precisão, fatores que continuam orientando o desenvolvimento das munições modernas até os dias atuais.

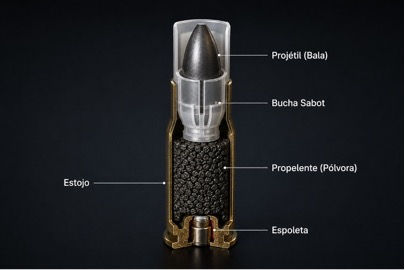

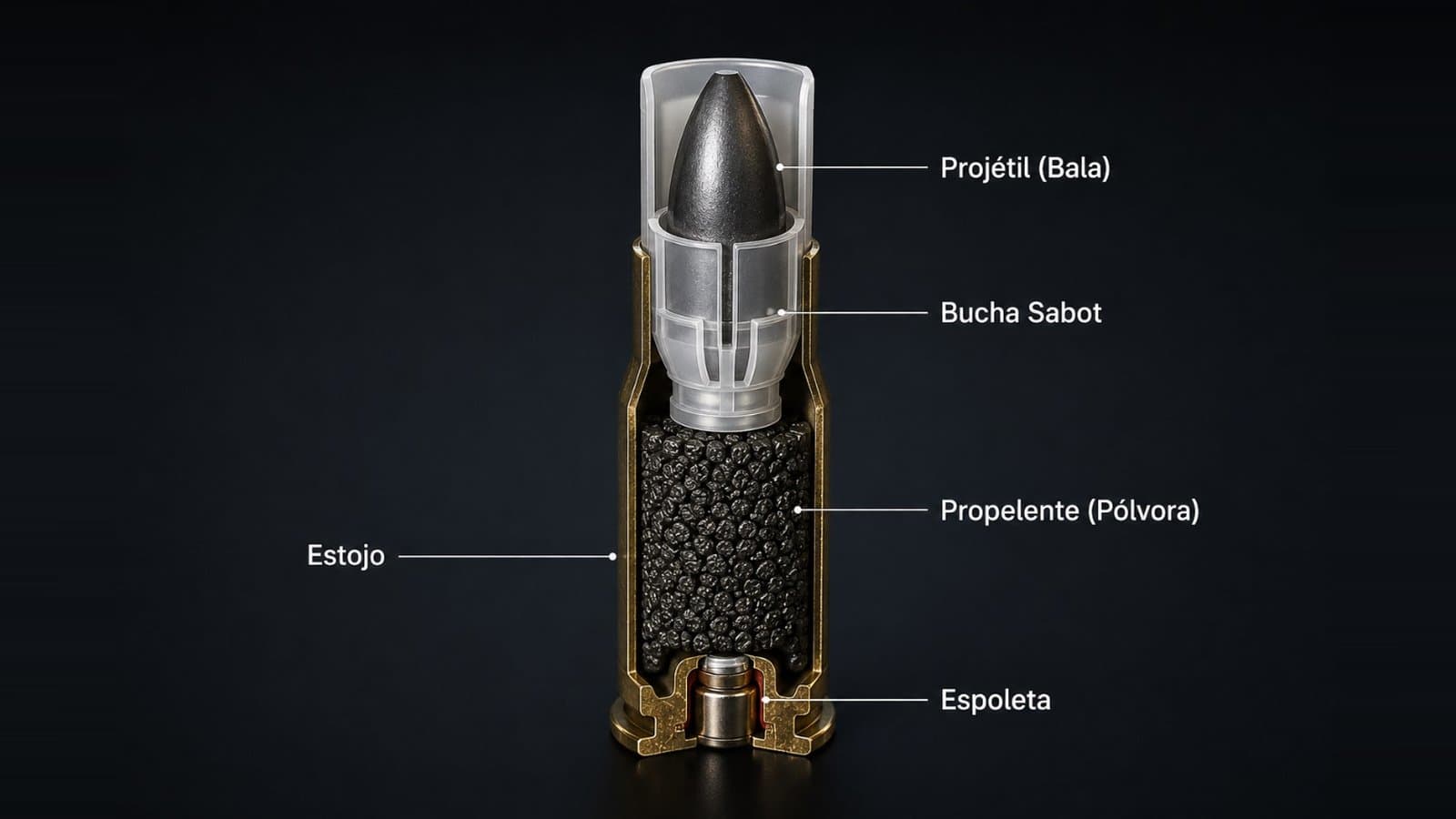

Imagem ilustrativa feito por IA ChatGPT de munição com bucha Sabot

Implicações Periciais sobre as buchas Sabot

O emprego de projéteis sabot pode acrescentar desafios à investigação balística. Em situações envolvendo armas raiadas, o projétil subcalibrado frequentemente apresenta diâmetro inferior ao calibre nominal da arma e pode receber as características de rotação por intermédio da bucha sabot, e não necessariamente por contato direto com o cano.

Além disso, a bucha sabot normalmente se separa do projétil logo após a saída da boca do cano, gerando dois vestígios distintos no ambiente. Em alguns casos, o projétil pode ser encontrado em um local e a bucha em outro, devido às diferenças de massa, forma aerodinâmica e trajetória.

Do ponto de vista pericial, isso significa que a simples associação entre um estojo recolhido e um projétil encontrado exige cautela técnica. O estojo preserva marcas produzidas por componentes da arma, como câmara, culatra, percussor, extrator e ejetor, enquanto o projétil pode apresentar características distintas das observadas em munições convencionais, especialmente quando há deformação, fragmentação ou interferência decorrente da separação do sabot.

Por essa razão, a reconstrução da dinâmica do disparo deve considerar o conjunto completo de evidências disponíveis, incluindo o estojo, o projétil, eventuais fragmentos da bucha sabot, a posição dos vestígios, a trajetória e os exames laboratoriais complementares. A interpretação isolada de apenas um desses elementos pode conduzir a conclusões incompletas ou tecnicamente equivocadas.

Para um público de peritos, assistentes técnicos e operadores do Direito, esse complemento acrescenta uma perspectiva forense relevante sem extrapolar os limites científicos da identificação balística.

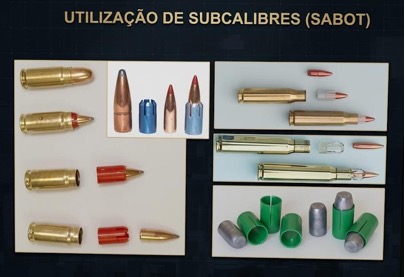

Imagem ilustrativa cedida por Eliane Baruch de munições com bucha Sabot

Referências Bibliográficas (ABNT)

ROHERDANZ, Elroy C. Projectile and sabot assembly. United States Patent US 2,725,809. Depositado em 15 maio 1953. Concedido em 6 dez. 1955.

HATCHER, Julian S. Hatcher's Notebook. Harrisburg: Stackpole Books, 1962.

CARLUCCI, Donald E.; JACOBSON, Sidney S. Ballistics: Theory and Design of Guns and Ammunition. 2. ed. Boca Raton: CRC Press, 2018.

HAAG, Lucien C.; HAAG, Judy. Shooting Incident Reconstruction. 3. ed. Burlington: Academic Press, 2020.

DAVIS, William C. Armor and Gunnery. Alexandria: Paladin Press, 1985.

MACKINTOSH, Iain. The Development of British Anti-Tank Ammunition. Londres: Arms and Armour Press, 1982.

GREENER, W. W. The Gun and Its Development. 9. ed. Londres: Cassell, 1910.
